O que é um ajuste de conexão rápida pneumática? Uma análise completa de sua estrutura, princípio e desempenho central

1. Definição e classificação de acessórios de conexão rápida pneumática

Definição básica

Os acessórios de conexão rápida pneumática são um dispositivo que atinge a conexão rápida dos tubos de ar através de um mecanismo de travamento mecânico. Seus recursos incluem:

Nenhuma ferramenta necessária: conexão/desconexão pode ser concluída com uma mão

Selagem instantânea: estrutura de vedação de O-ring ou cone integrada para evitar vazamentos de gás

Reutilizável: suporta plugging e desconectação frequentes (geralmente> 10.000 vezes)

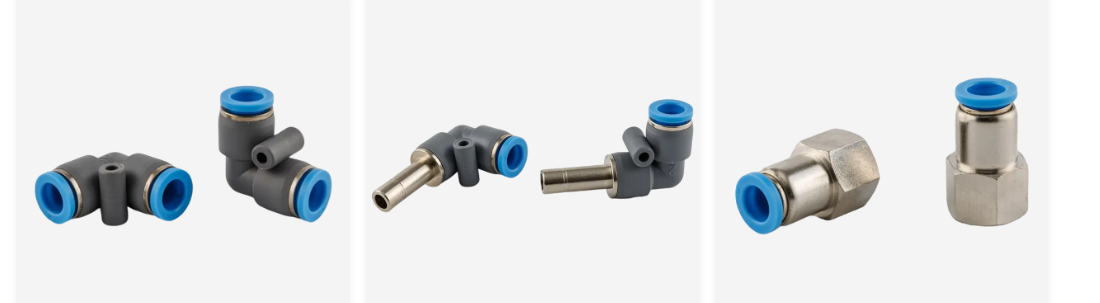

Classificação principal

De acordo com a função e a estrutura, ele pode ser dividido nos seguintes tipos:

2. Princípio estrutural e processo de trabalho

Componentes e funções principais

A estrutura típica dos acessórios de inserção rápida pneumática inclui os seguintes componentes:

Mecanismo de aperto: contas de aço inoxidável ou garras de mola, usadas para travar o tubo de ar (a força de aperto radial é geralmente> 50n)

Elemento de vedação: borracha nitrila (NBR) ou O-ring O Fluororberber (FKM), com resistência à pressão de até 1MPa

Conjunto do corpo da válvula: válvula acionada por mola, que fecha automaticamente a tubulação quando desconectada

Material da concha: PBT (resistência à corrosão química), latão (alta resistência) ou aço inoxidável (resistência à alta temperatura)

Fluxo de trabalho (pegando o tipo de abertura e fechamento de dois de extremidade como exemplo)

Estágio de inserção:

A traquéia empurra a ponte para comprimir a mola, e a bola de aço rola para fora para fazer o caminho

A traquéia empurra o anel de vedação e empurra a válvula para formar um caminho de fluxo de ar

Estágio de travamento:

A ponteira é redefinida sob a ação da primavera e a bola de aço está presa na ranhura da traquéia para alcançar a fixação mecânica

O anel de O se encaixa firmemente com a parede externa da traquéia para formar um selo

Estágio de desconexão:

Puxe a ponte para trás, a bola de aço é separada da traquéia e a válvula é fechada automaticamente sob a força de mola

3. O que você deve prestar atenção ao usar acessórios pneumáticos?

Especificações de instalação e conexão

• Pré -tratamento com tubo de ar

Requisitos de corte:

Use um cortador de tubos especial para garantir um corte suave (inclinação <3 °)

Remova as rebarbas (para evitar arranhar o ring)

Etapas de limpeza:

Limpe a parede interna do tubo de ar com pano sem fiapos mergulhado em álcool para impedir que as partículas entrem no caminho do ar

• Método de conexão correto

Pontos -chave para operação e manutenção

• Itens de inspeção diária

Detecção de vazamentos: aplique água com sabão na interface toda semana e observe bolhas (pequenos vazamentos requerem substituição oportuna de O-rings)

Status da traquéia: verifique a traquéia para rachaduras e endurecer todos os meses (a traquéia do envelhecimento precisa ser substituída imediatamente)

• Manutenção regular

• Operações proibidas e avisos de risco

Comportamentos proibidos

Use sobrepressão (excedendo a pressão nominal causará explosão)

Mídia mista (como juntas de oxigênio por engano conectadas a oleodutos de graxa causando explosões)

Plugue e desconectar sob pressão (a pressão deve ser liberada antes da operação para evitar impacto e lesão no fluxo de ar)
