InglêsO que é um Válvula Solenóide de 2/2 Vias
A Válvula solenóide de 2 vias , comumente escrito como Válvula solenóide 2/2 , é uma válvula operada eletricamente com duas portas e duas posições de trabalho. Queo a bobina recebe um sinal elétrico, o êmbolo interno muda de posição e o caminho do fluxo entre a porta de entrada e a porta de saída abre ou fecha. Em termos práticos, uma válvula solenóide de 2/2 vias funciona como um interruptor liga e desliga para líquido ou gás que se move através de uma tubulação.
A própria nomenclatura explica a função. O primeiro número em “2/2” refere-se ao número de portas no corpo da válvula e o segundo número refere-se ao número de posições de trabalho que o êmbolo interno pode assumir. Uma válvula solenóide de 2/2 vias, portanto, possui exatamente uma porta de entrada, uma porta de saída e dois estados: aberta ou fechada. Isso é diferente de uma válvula 3/2 ou 5/2, que direciona o fluxo entre vários caminhos em vez de simplesmente iniciá-lo ou interrompê-lo.
| Recurso | Valor típico |
|---|---|
| Contagem de portas | 2 portas (1 entrada, 1 saída) |
| Cargos de trabalho | 2 (aberto e fechado) |
| Método de atuação | Bobina eletromagnética e êmbolo |
| Opções de estado padrão | Normalmente fechado ou normalmente aberto |
| Mídia comum | Água, ar comprimido, produtos químicos suaves, vapor |
Como funciona uma válvula solenóide de 2/2 vias
O princípio de funcionamento de uma válvula solenóide de 2/2 vias é baseado no eletromagnetismo. Uma bobina de cobre envolve um tubo que abriga um êmbolo móvel, também chamado de armadura. Quando a corrente flui através da bobina, ela cria um campo magnético que afasta o êmbolo de sua posição de repouso. Uma mola de retorno empurra o êmbolo para trás quando a corrente para. Este simples movimento para frente e para trás é o que abre e fecha o orifício dentro do corpo da válvula.
Estrutura isométrica simplificada de uma válvula solenóide de 2/2 vias, mostrando o conector, a bobina, o êmbolo e a mola, o corpo da válvula e as duas portas
Ciclo operacional de uma válvula solenóide de 2/2 vias normalmente fechada
- A energia é aplicada aos terminais da bobina através do conector elétrico.
- A bobina gera um campo magnético ao redor do êmbolo e do tubo da armadura.
- O campo magnético puxa o êmbolo para cima, comprimindo a mola de retorno.
- A sede do orifício é descoberta e o meio se move da porta de entrada para a porta de saída.
- Assim que a energia é removida, a mola empurra o êmbolo de volta para baixo e o orifício fecha novamente.
Ciclo operacional de uma válvula solenóide de 2/2 vias normalmente aberta
Uma válvula solenóide de 2/2 vias normalmente aberta funciona na sequência oposta. O orifício permanece aberto enquanto a bobina está desenergizada, permitindo que o meio flua livremente. Assim que a bobina é energizada, o êmbolo se move para vedar o orifício e o fluxo para. Esta configuração é escolhida para linhas que precisam permanecer abertas em condições normais de operação e somente desligadas quando um sinal de controle específico é acionado.
Componentees principais de uma válvula solenóide de 2/2 vias
Cada válvula solenóide de 2/2 vias, independentemente do material do corpo ou da tensão nominal, é construída a partir de um conjunto semelhante de peças internas. Compreender cada peça facilita a leitura de uma folha de dados ou a explicação de uma falha a um fornecedor.
| Component | Função |
|---|---|
| Bobina (eletroímã) | Gera o campo magnético quando a corrente elétrica é aplicada |
| Êmbolo ou armadura | Move-se dentro do tubo da bobina para abrir ou fechar o orifício |
| Primavera de retorno | Empurra o êmbolo de volta à sua posição padrão quando a energia é removida |
| Corpo da válvula | Abriga as peças internas e se conecta à tubulação através das portas de entrada e saída |
| Assento ou orifício | A superfície de vedação que controla se o caminho do fluxo está aberto ou bloqueado |
| Diafragma (tipos operados por piloto) | Usa pressão de linha para ajudar a mover um orifício maior com uma bobina menor |
| Carcaça e conector da bobina | Interface elétrica e proteção contra poeira e umidade |
Válvulas Solenóides 2/2 Normalmente Fechadas vs Normalmente Abertas
Uma válvula solenóide de 2/2 vias geralmente é oferecida em um dos dois estados padrão. A escolha do correto depende do que deve acontecer com a linha de processo se a energia elétrica for interrompida.
| Atributo | Normalmente Fechado (NC) | Normalmente aberto (NÃO) |
|---|---|---|
| Estado sem poder | Fechado, sem fluxo | Aberto, o fluxo passa |
| Estado quando energizado | Aberto, o fluxo passa | Fechado, sem fluxo |
| Caso de uso típico | Corte de abastecimento de água, zonas de irrigação, linhas de desligamento de segurança | Linhas de ventilação, circuitos de resfriamento que devem permanecer fluindo durante uma perda de energia |
Na maioria das instalações de controle de fluidos, um válvula solenóide de 2/2 vias normalmente fechada é a escolha padrão porque mantém a linha vedada em caso de perda de energia elétrica, o que reduz o risco de descarga descontrolada. As válvulas normalmente abertas são reservadas para um grupo menor de aplicações onde um sinal interrompido não deve interromper o fluxo.
Válvulas solenóides 2/2 de ação direta versus operadas por piloto
Além da distinção normalmente fechada e normalmente aberta, uma válvula solenóide de 2/2 vias também pode ser construída como um projeto de ação direta ou um projeto operado por piloto. A diferença está em como é gerada a força necessária para abrir o orifício.
Uma válvula de ação direta depende apenas da força magnética da bobina para mover o êmbolo, de modo que possa abrir a partir de um diferencial de pressão zero. Isso o torna adequado para tamanhos de orifícios pequenos, normalmente de cerca de 15 a 20 milímetros, e para aplicações onde a linha pode ficar à pressão atmosférica. Uma válvula operada por piloto usa a própria pressão da linha para ajudar a levantar um diafragma ou pistão, o que permite que uma bobina comparativamente pequena controle um orifício muito maior. Os projetos operados por piloto geralmente precisam de uma diferença mínima de pressão entre a entrada e a saída, geralmente na faixa de aproximadamente 0,5 a 1 bar, antes que possam abrir de forma confiável.
Comparação relativa de válvulas solenóides de 2/2 vias de ação direta e operadas por piloto em cinco fatores práticos, pontuados em uma escala simples de 1 a 5 para ilustração
Válvulas solenóides de 2/2 vias vs 3/2 vias vs 5/2 vias
Pessoas que procuram um Válvula solenóide de 2 vias às vezes também encontramos válvulas 3/2 e 5/2, o que pode ser confuso, pois todas as três compartilham o mesmo princípio de operação da bobina e do êmbolo. A diferença está em quantas portas e caminhos de fluxo cada projeto controla.
| Configuração | Portas | Posições | Uso Comum |
|---|---|---|---|
| 2/2 vias | 2 | 2 | Desligamento simples de ligar e desligar para linhas de água, ar ou gás |
| 3/2 vias | 3 | 2 | Controle de cilindros pneumáticos de simples ação |
| 5/2 maneira | 5 | 2 | Controlando cilindros pneumáticos de dupla ação |
A Válvula solenóide 2/2 continua a ser a escolha mais comum sempre que o objetivo é simplesmente iniciar ou parar um fluxo, em vez de direcioná-lo para destinos diferentes, razão pela qual é tão amplamente utilizado para água, irrigação e serviço geral de corte de fluidos.
Materiais comuns do corpo da válvula
O material do corpo de uma válvula solenóide de 2/2 vias determina quão bem ela resiste ao meio que passa por ela e como funciona em diferentes temperaturas. Quatro materiais cobrem a maioria das aplicações industriais e hídricas.
Pontuação relativa aproximada de resistência à corrosão por material do corpo da válvula em uma escala de 1 a 10, apenas para comparação geral

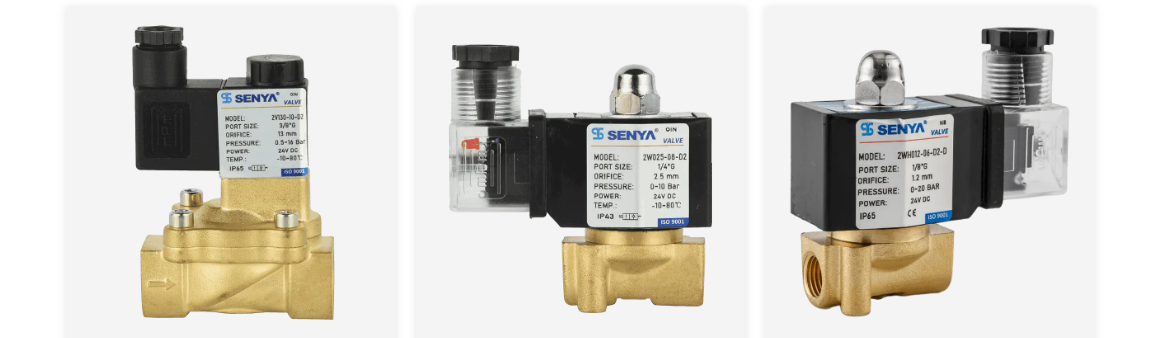

Corpos de válvula solenóide de latão
O latão é o material padrão de uso geral para uma válvula solenóide de 2 vias que lida com ar comprimido, água e óleo leve. Oferece um equilíbrio razoável entre resistência à corrosão e resistência mecânica, razão pela qual um fornecedor de válvula solenóide de latão geralmente o lista como a opção de corpo padrão para irrigação, linhas de ar industriais em geral e serviço básico de corte de água.
Corpos de válvula solenóide de aço inoxidável
Classes como o aço inoxidável 304 e 316 lidam com meios corrosivos ou de alta pureza muito melhor do que o latão. Um válvula solenóide de água de aço inoxidável é frequentemente escolhido para água do mar, salmoura, produtos químicos de limpeza, linhas de processamento de alimentos e equipamentos médicos de esterilização onde a corrosão ou contaminação superficial não pode ser tolerada.
Corpos de válvula solenóide de plástico de engenharia
Materiais como PA, PVC e POM são leves e resistem bem a muitos produtos químicos suaves. Um válvula solenóide de água de plástico é comum em irrigação agrícola por gotejamento, baias de lavagem de veículos e outras linhas de água com orçamento limitado, embora sua temperatura máxima de trabalho seja inferior às alternativas metálicas.
Corpos de válvula solenóide de ferro fundido
Corpos de ferro fundido são usados em portas maiores para serviços de ar e vapor, onde a resistência mecânica é mais importante do que o peso. Eles são menos adequados para ambientes externos úmidos, a menos que o acabamento da superfície seja bem conservado, uma vez que o ferro fundido não tratado é mais sujeito à ferrugem superficial do que o latão ou o aço inoxidável.
Opções de tensão e bobina
A bobina de uma válvula solenóide de 2/2 vias pode ser enrolada para diversas tensões padrão, e a escolha certa geralmente depende da fonte de alimentação já disponível no local de instalação.
- 12V CC bobinas são comuns para controladores de irrigação por gotejamento movidos a energia solar e equipamentos portáteis operados por bateria. Os compradores que constroem plataformas de irrigação fora da rede ou solar geralmente procuram um Fornecedor de válvula solenóide de água 12v que pode atender a esse requisito de baixa tensão.
- 24V CC as bobinas são a escolha padrão para PLC e controle de linha de produção automatizada, uma vez que a maioria dos painéis de controle industriais já emite sinais de 24 Vcc. Um Fabricante de válvula solenóide 24 Vcc geralmente oferece isso como configuração padrão para projetos de automação.
- 110V ou 220V CA as bobinas permanecem comuns em instalações fixas de serviços municipais, agrícolas e prediais que são conectadas diretamente à rede elétrica sem um transformador de controle separado.
| Tensão | Consumo de energia típico | Configuração típica |
|---|---|---|
| 12V CC | 4 a 6 watts | Sistemas de irrigação solares e portáteis |
| 24V CC | 5 a 8 watts | Automação industrial e controle PLC |
| 220 Vca | 8 a 12 watts | Edifício fixo e instalações municipais |
Capacidade de fluxo e tamanho do orifício
A capacidade de fluxo de uma válvula solenóide de 2/2 vias é geralmente descrita usando um coeficiente de fluxo, geralmente denominado Kv ou Cv, dependendo da região. Este número descreve quanto meio pode passar através da válvula aberta para uma determinada queda de pressão. Um diâmetro de orifício maior geralmente suporta um coeficiente de fluxo mais alto, mas também requer uma bobina maior ou um projeto operado por piloto para gerar força suficiente para abri-lo.
Valores aproximados do coeficiente de fluxo em relação ao diâmetro do orifício, mostrados para fins ilustrativos, uma vez que o desempenho real varia de acordo com o projeto
Aplicações típicas de válvulas solenóides de 2/2 vias
Como uma válvula solenóide de 2/2 vias é fácil de controlar a partir de um simples sinal digital, ela aparece em uma ampla gama de indústrias que precisam de um corte de fluxo confiável e autônomo.
Distribuição aproximada de aplicações de uso final comum para válvulas solenóides de 2/2 vias em projetos de controle de fluidos
Além das categorias mostradas acima, as válvulas solenóides de 2/2 vias também aparecem em linhas de produção automatizadas, máquinas agrícolas e plataformas de aquecimento solar, sempre que um simples sinal elétrico precisa iniciar ou parar um caminho de fluido sem intervenção manual.
Como selecionar a válvula solenóide de 2/2 vias correta
A escolha de uma válvula solenóide de 2/2 vias adequada para um projeto se resume a combinar a especificação da válvula com as condições reais de operação da linha. Os fatores abaixo cobrem a maioria das decisões de seleção.
- Confirme o tipo de mídia e sua compatibilidade com o material da vedação e do corpo.
- Verifique a pressão de trabalho e a faixa de temperatura da linha em relação à classificação da válvula.
- Combine a fonte de alimentação disponível, como tensão de rede de 12 V CC, 24 V CC ou CA.
- Confirme o tamanho da porta e o tipo de thread de conexão usado no pipeline existente.
- Selecione uma classificação de proteção, como IP43, IP65 ou IP68, com base no ambiente de instalação.
- Decida o material do corpo, escolhendo entre latão, aço inoxidável, plástico de engenharia ou ferro fundido.
- Compare o tamanho do orifício e o coeficiente de fluxo com a vazão necessária.
- Decida se a linha precisa de um estado padrão normalmente fechado ou normalmente aberto.
- Escolha ação direta para orifícios pequenos e diferenciais de pressão baixos ou operação piloto para orifícios maiores.
Dicas de instalação e manutenção
Uma válvula solenóide de 2/2 vias é um dispositivo relativamente simples, mas alguns hábitos de instalação fazem uma diferença notável no desempenho a longo prazo.
- Monte a válvula com o alojamento da bobina na posição vertical onde a folha de dados recomenda esta orientação, uma vez que alguns designs de bobina são sensíveis à posição.
- Instale a filtragem a montante para manter os detritos longe do orifício e da sede, que é uma das causas mais comuns de vazamento.
- Mantenha a tensão de alimentação dentro de aproximadamente mais ou menos 10 por cento da tensão nominal da bobina para evitar acúmulo excessivo de calor.
- Faça o ciclo das válvulas que ficam inativas por longos períodos regularmente para evitar que a sede ou o êmbolo emperrem.
- Verifique periodicamente a temperatura da superfície da bobina, pois uma bobina que funciona excepcionalmente quente pode indicar um problema na fiação ou no ciclo de trabalho.
- Vede o prensa-cabo adequadamente em instalações externas ou de lavagem com classificação IP65 ou IP68 para manter a umidade fora do conector.
Trabalhando com um fabricante experiente de válvula solenóide de 2/2 vias
SENYA é uma empresa com sede na China Fabricante de válvula solenóide de 2/2 vias and fabricante de válvula solenóide de água operando sob Ningbo SENYA Pneumatic Technology Co., Ltd desde 1994. A empresa se concentra em válvulas, cilindros e componentes pneumáticos relacionados, produzindo mais de 2.000.000 de conjuntos de componentes anualmente a partir de uma base de produção em grande escala que combina usinagem de precisão com testes digitais automatizados.
A SENYA oferece válvulas solenóides de 2/2 vias em toda a gama de materiais abordados anteriormente neste artigo, funcionando como fornecedor de válvula solenóide de latão para linhas de serviço gerais e fornecendo opções para um válvula solenóide de água de aço inoxidável ou um válvula solenóide de água de plástico dependendo da mídia e do orçamento do projeto. No lado elétrico, a empresa apoia os requisitos de bobinas comuns como Fornecedor de válvula solenóide de água 12v para sistemas solares e portáteis, e como Fabricante de válvula solenóide 24 Vcc para linhas de automação controladas por PLC.
Para ambientes de trabalho severos, as válvulas SENYA estão disponíveis em níveis de proteção IP43, IP65 e IP68 e podem cobrir uma faixa de temperatura de cerca de -20C a 200C (-4F a 392F), juntamente com uma faixa de pressão de micro vácuo até 200 bar (4351 psi). Os produtos são exportados para mais de 30 países, incluindo Estados Unidos, Turquia, Espanha, Itália, Grã-Bretanha, Coreia do Sul, Austrália e México, e são usados em lavagem de carros, esterilização médica, linhas de produção automatizadas, mineração, remoção de poeira, fontes musicais, irrigação agrícola, projetos solares, máquinas agrícolas e processamento de alimentos. Com suporte técnico ao projeto e resposta pós-venda disponível 24 horas por dia, a SENYA trabalha com os clientes para combinar uma solução de controle de fluidos com o meio, temperatura e pressão específicos de cada projeto.
Perguntas frequentes
| Q1: Para que é usada uma válvula solenóide Uma válvula solenóide é usada para iniciar, parar ou direcionar o fluxo de um líquido ou gás dentro de uma tubulação usando um sinal elétrico em vez de uma alavanca manual, que permite que o fluxo seja controlado automaticamente por um temporizador, sensor ou painel de controle. | Q2: Como funciona uma válvula solenóide de água Uma válvula solenóide de água funciona através de uma bobina eletromagnética que move um êmbolo interno. Quando a bobina é energizada, o êmbolo se desloca e abre ou fecha o caminho do fluxo, deixando a água passar ou bloqueando-o. |
| Q3: O que é uma válvula solenóide de 2/2 vias Uma válvula solenóide de 2/2 vias é uma válvula com duas portas e duas posições, o que significa que tem uma entrada e uma saída e só pode ser totalmente aberta ou totalmente fechada, e é construída como um projeto normalmente aberto ou normalmente fechado. | Q4: Quais são os diferentes tipos de válvulas solenóides As válvulas solenóides são comumente agrupadas em tipos normalmente fechados, normalmente abertos, de ação direta e operados por piloto, e também podem ser classificadas por número de portas, como configurações 2/2, 3/2 e 5/2. |
| Q5: Qual é a diferença entre uma válvula solenóide de 2/2 e 3/2 vias Uma válvula solenóide de 2/2 vias tem duas portas e simplesmente abre ou fecha um único caminho de fluxo, enquanto uma válvula solenóide de 3/2 vias tem três portas e é usada para alternar o fluxo entre dois caminhos diferentes ou para controlar um cilindro de ação única. | Q6: Uma válvula solenóide de 2/2 vias pode funcionar com alimentação de 12 V ou 24 V Sim, uma válvula solenóide de 2/2 vias está normalmente disponível com bobinas de 12 Vcc para sistemas solares e portáteis, e com bobinas de 24 Vcc para linhas de produção controladas por PLC e automação, além de opções de tensão CA padrão. |
